前言

workflow-web 是 beeflow工作流 的免费开源的流程设计器。设计器包含流程审批、表单设计、审批流程设计全套功能，开箱即用。

该设计器摒弃了晦涩难懂的传统流程编辑器的思维，使用了更加人性化的、更加漂亮的 UI 交互。

我们内部使用了相当长的一段时间，小伙伴都觉得这个设计器还不错，为了帮助更多的同学，我们决定开源前端流程设计器代码。

👉 功能建议、BUG 反馈在这里 👈

技术栈

• vue3
• vue-router
• pinia
• less
• acro-design

快速启动

# 下载源码
# gitee 源
git clone https://gitee.com/zhangjinlibra/workflow-engine
# github 源
git clone https://github.com/zhangjinlibra/workflow-web

# 安装依赖
npm i -S

# 启动项目
# 项目中已经配置接口代理, 后端请求的是我们的演示服务器
npm run test

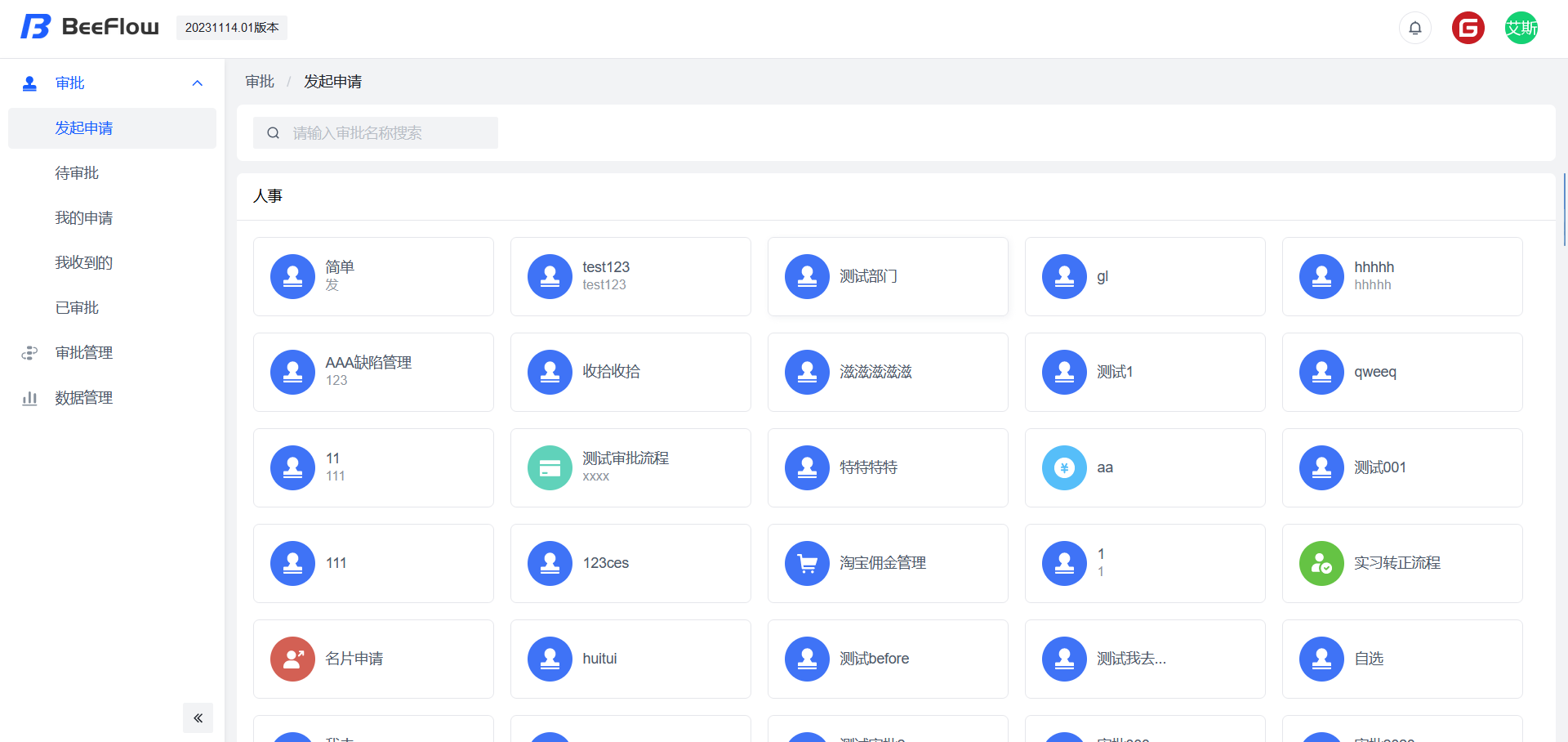

项目启动成功后，在浏览器中访问地址 http://127.0.0.1:5174/，可以看到下面的界面。如果项目启动失败，可以在该处反馈。

首页

项目结构

├── index.html
├── public
├── src
│   ├── api   (Api接口)
│   ├── App.vue
│   ├── assets    (静态资源)
│   ├── components
│   │   ├── common  (通用组件)
│   │   ├── flow    (流程编辑器)
│   │   ├── form-make   (表单编辑器)
│   │   ├── icons   (流程图标)
│   │   └── SvgIcon   (svg图标)
│   ├── directive   (指令)
│   ├── icons   (图标资源)
│   │   └── svg
│   ├── layout    (布局设计)
│   ├── main.js
│   ├── permission.js   (权限)
│   ├── router    (路由)
│   ├── settings.js   (App全局设置)
│   ├── stores    (pinia)
│   │   ├── index.js
│   │   └── modules
│   ├── styles    (样式)
│   ├── utils   (通用工具)
│   └── views   (页面)
│       ├── flow-data   (审批数据)
│       ├── flow-manage   (审批管理)
│       ├── my-flow   (审批)
│       └── user    (组织用户)
└── vite.config.js

表单设计器

表单设计器存放在 src/components/form-make 中，如果仅需要使用表单编辑器组件，将该文件夹的下的文件全部复制即可。如果存在其他的引用也许要一并复制。

/form-make/
├── form-make.less    (样式)
├── index.vue   (入口)
└── WidgetDetail.vue    (明细组件)

流程设计器

流程设计器组件在 src/components/flow 中，别的项目需要使用该组件时，复制对应位置的文件即可。

/flow
├── AddNode.vue   (新增节点)
├── common    (通用工具，常量等)
│   ├── ArrayUtil.js
│   ├── ChinaArea.js
│   ├── FlowConstant.js
│   ├── FormAuth.js
│   ├── FormExp.js
│   ├── ObjectUtil.js
│   └── Snowflake.js
├── dialog    (弹窗)
│   ├── Formula.vue   (计算公式，待完善)
│   ├── OrganChooseBox.vue    (用户组织选择器)
├── drawer
│   ├── ApproverDrawer.vue    (审批人)
│   ├── ConditionDrawer.vue   (条件)
│   ├── CopyerDrawer.vue    (抄送人)
│   ├── PromoterDrawer.vue    (发起人)
│   └── TransactDrawer.vue    (办理人)
├── index.vue   (组件入口)
├── NodeFormAuthSetting.vue   (节点权限)
└── NodeWrap.vue    (流程节点)

流程定义数据结构

流程编辑后的数据结构如下，后端根据该数据结构自行实现。activiti、flowable 不限。

{
  // 流程配置信息
  "nodeConfig": {
    "name": "发起人", // 节点名称
    "type": 0, // 节点类型, 在 `FlowConstant` 枚举文件中
    // 子节点
    "childNode": {
      "name": "路由",
      "type": 4, // 节点类型, 在 `FlowConstant` 枚举文件中
      "childNode": null,
      "conditionNodes": [
        // 条件节点组
        {
          "name": "条件1",
          "type": 3,
          "childNode": {
            "name": "审批人",
            "type": 1,
            "assignees": [{ "rid": "616543805549580288", "assignees": ["1", "2"], "assigneeType": 4 }], // 审批节点审批人设置
            "childNode": null,
            "approvalType": 0, // 审批类型
            "flowNodeNoAuditorType": 1, // 审批人为空时枚举
            "flowNodeSelfAuditorType": 0, // 审批人为自己时枚举
            "flowNodeNoAuditorAssignee": "4", // 审批人为空时指定人员
            "multiInstanceApprovalType": 0 // 会签, 或签, 依次审批
          },
          "priorityLevel": 1, // 分支优先级
          // 分支条件组, 或运算
          "conditionGroups": [
            {
              "id": "616543762050453504",
              // 分支条件列表, 与运算
              "conditions": [
                { "id": "616543762050453505", "val": ["1000", "1001"], "varName": "initiator", "operator": 20, "operators": [20, 21] }
              ]
            }
          ],
          "conditionExpression": "${(fx.has0(initiator,\"1000\",\"1001\"))}" // 条件表达式
        },
        {
          "name": "条件2",
          "type": 3,
          // 子节点
          "childNode": {
            "ccs": [{ "rid": "616543830342111232", "ccType": 4, "assignees": ["1", "2"] }], // 抄送节点抄送人设置
            "name": "抄送人",
            "type": 2,
            "childNode": null
          },
          "priorityLevel": 2,
          "conditionGroups": [] // 默认分支没有条件
        }
      ]
    }
  },
  // 表单组件信息
  "flowWidgets": [
    // 表单组件列表, 组件类型 `type` 在 `FlowConstant` 枚举文件中
    { "name": "INPUT_616543730169548800", "type": 0, "label": "单行文本", "summary": true, "required": true, "placeholder": "请输入" }
  ],
  // 流程基本信息
  "workFlowDef": {
    "id": "1692358807143809026", // 流程id
    "icon": "approval", // 流程图标
    "name": "审批", // 流程名称
    "groupId": "1692083129064325121", // 分组id
    "cancelable": 1, // 是否可撤销
    "flowAdminIds": ["2", "3"] // 流程管理人
  },
  // 流程发起人信息
  "flowPermission": {
    "type": 1, // 发起人类型 0全员, 1指定人员, 2均不可
    "flowInitiators": [
      // 发起人配置
      { "id": "1000", "type": 0 },
      { "id": "1001", "type": 0 },
      { "id": "1", "type": 2 },
      { "id": "2", "type": 2 }
    ]
  }
}

注意

数据结构中的枚举全部存储在 FlowConstant.js 文件中，如果未找到的枚举可以自行定义。
